Réseaux / Extractions

  • Pour alimenter nos sorbonnes nous proposons la fourniture et la pose des réseaux d’extraction en pvc ou galva adaptées aux besoins de vos locaux.

    Nous réalisons des études personnalisées et préconisations de vos réseaux d’extraction.



    EXTRACTEURS

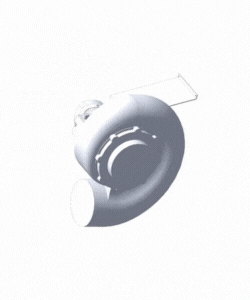

    • Extracteur sur toiture à jet vertical

    Ventilateur centrifuge en polypropylène approprié à l’extraction des gaz corrosifs.

    • Débit d’air : de 400 à 3500 m3/h
    • Matériau : polypropylène
    • Résistance à la corrosion
    • Entrainement : direct
    • Moteur : monophasé ou triphasé
    • Fréquence : 50 Hz ou 60 Hz avec variateur de fréquence







    • Extracteur sur toiture ou façade

    Ventilateur centrifuge en polypropylène approprié à l’extraction des gaz corrosifs.



    • Débit d’air : de 50 à 15000 m3/h
    • Résistance à la corrosion
    • Matériau : polypropylène
    • Entrainement : direct
    • Support en option : chaise métal, haute protection
    • Alimentation moteur : monophasé 220V ou 220/380V triphasé
    • Fréquence : 50 Hz ou 60 Hz avec variateur de fréquence



    Positions d’aspiration sur mesure  selon configuration de votre bâtiment :









    OPTIONS EXTRACTIONS :

    • Chaise métal

    Chaise standard en tôle acier peinte. Permet le montage en intérieur des ventilateurs. Plusieurs tailles disponibles en fonction du ventilateur.







    • Chaise haute protection

    En polypropylène et englobant le moteur. Cette chaise haute protection permet le montage à l’extérieur. Anticorrosion et résistante aux intempéries.









    • Manchettes souples (PVC) et colliers de serrage (INOX)

    Permet une bonne isolation vibratoire entre le ventilateur et le conduit. Plusieurs tailles disponibles.







    • Commutateur câblé

    Permet la coupure de moteur, boîtier cadenassable IP65, câblé, longueur 0.8 m.









    • Réduction (PVC, femelle/femelle)

    Permet la jonction de deux tubes PVC de dimensions différentes.







    • Volet de réglage (PVC)









    • Clapet anti-retour (PVC)

    A emboîter directement sur un tuyau PVC, équipé d’un volet circulaire en PVC, raccordement mâle/femelle. Evite les phénomènes de contre ventilation lorsque le ventilateur est arrêté.

    Disponible en plusieurs dimensions.





    • Diffuseur avec sortie grillagée anti-volatile

    Avec une sortie grillagée anti-volatile pour une protection contre les oiseaux.

    En polypropylène, anticorrosion et résistant aux intempéries.

    A emboîter directement sur la volute de ventilateur. Plusieurs tailles disponibles selon le ventilateur.

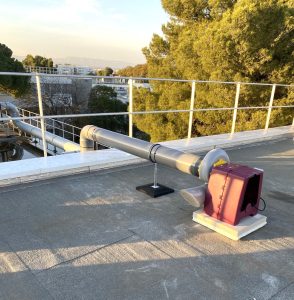

    QUELQUES REALISATIONS :
